Centrale diesel Niamey · 3 postes de livraison
Trois postes de livraison HTA pour la centrale diesel principale de Niamey (PDL3). Architecture CEI 61850 avec télégestion centralisée SGPI, cellules SEL TPS et protections numériques ABB REC615.

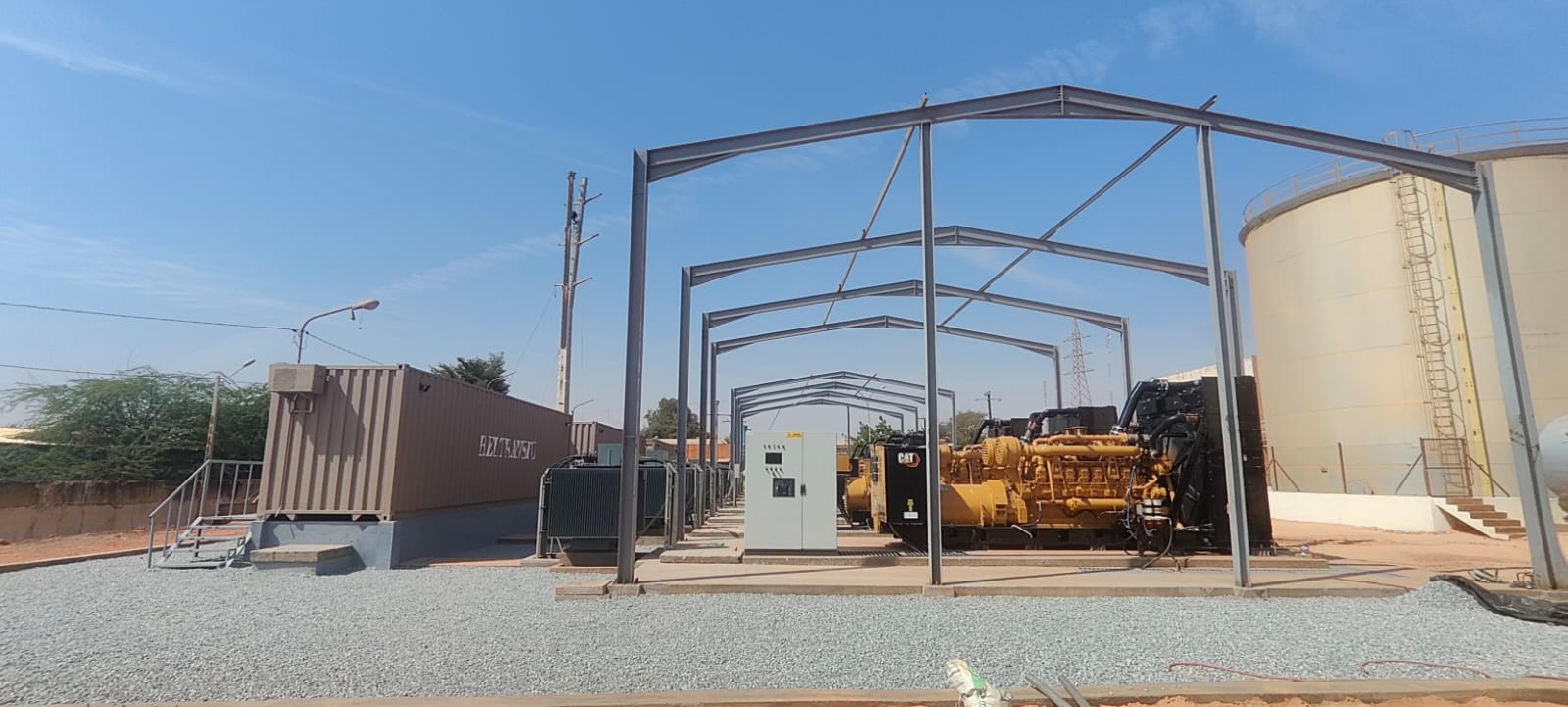

Pour sécuriser l'évacuation de la centrale diesel principale qui alimente l'agglomération de Niamey, MET a livré trois postes de livraison HTA (PDL3) en architecture intégralement numérique CEI 61850.
Chaque PDL embarque un jeu de cellules SEL TPS 24 kV / 630 A pour les arrivées et départs, complété par des cellules ICB protégées par relais ABB REC615, soit dix-huit cellules au total. La supervision est assurée par un Système de Gestion des Postes Intelligent (SGPI) raccordé aux modules ABB RIO600 et LECM, avec communication GOOSE temps réel entre les trois postes.
Les auxiliaires complets (TGBT 380/220 V avec onduleur, batteries 24 VDC, climatisation, BAES, automatisme normal/secours) ont été intégrés et testés en plateau à Casablanca avant expédition. La mise en service a été réalisée en coordination avec l'exploitant de la centrale, sans interrompre la fourniture vers le réseau urbain.
Sur le site.

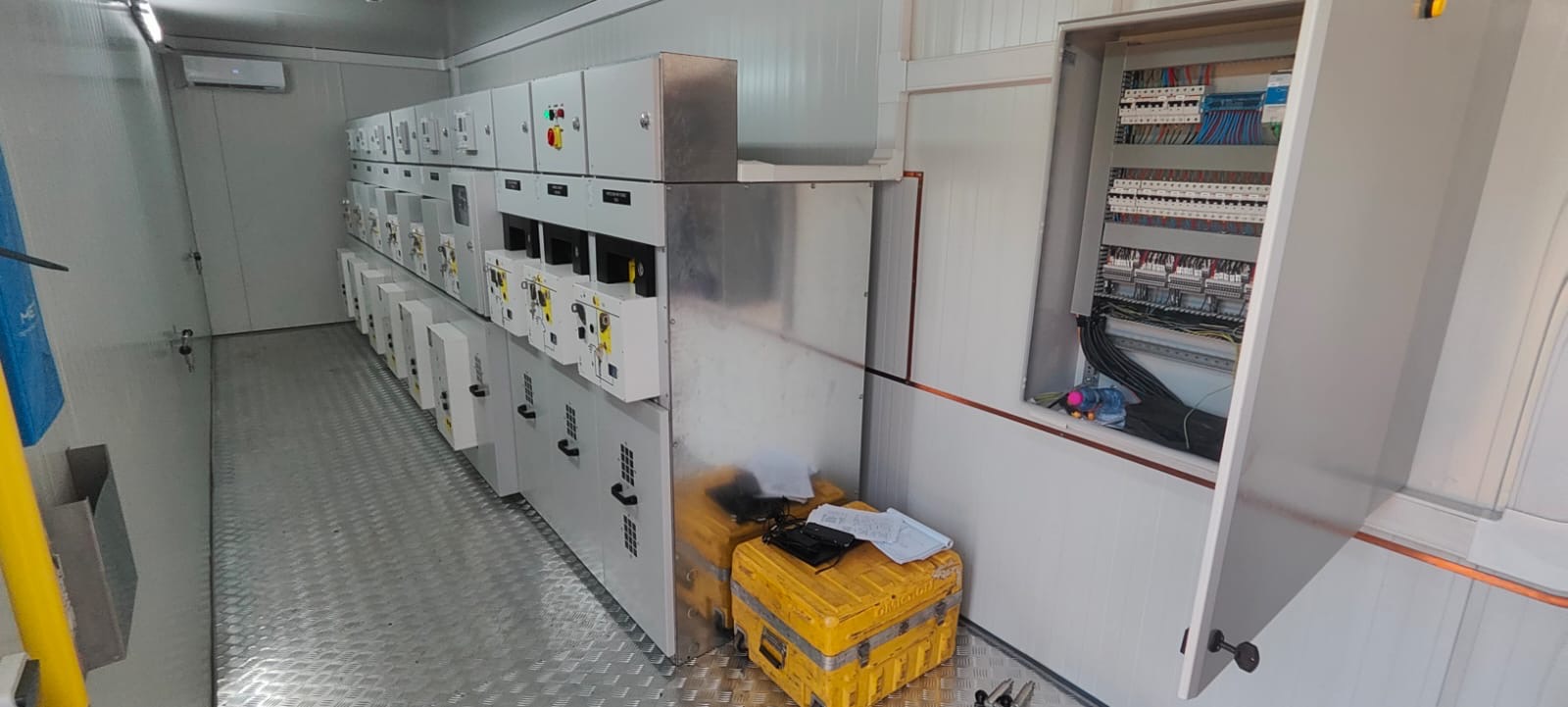

Cellules HTA modulaires 24 kV / 630 A pour arrivées et départs des 3 postes de livraison.
Cellules ICB équipées de relais de protection numériques ABB REC615 pour protection transformateur et départs.

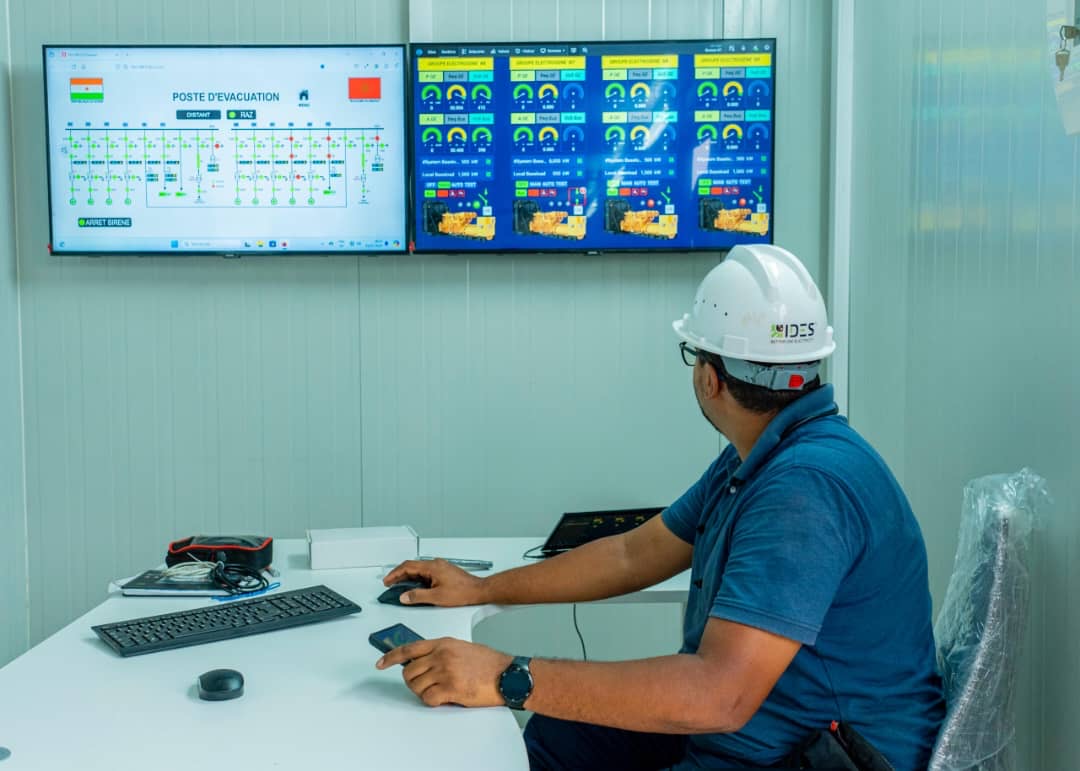

Modules ABB RIO600 et LECM, communication temps réel CEI 61850 vers Système de Gestion des Postes Intelligent.
TGBT 380/220 V avec onduleur, batteries 24 VDC, climatisation, BAES, normales/secours automatique.
Sur le site.
