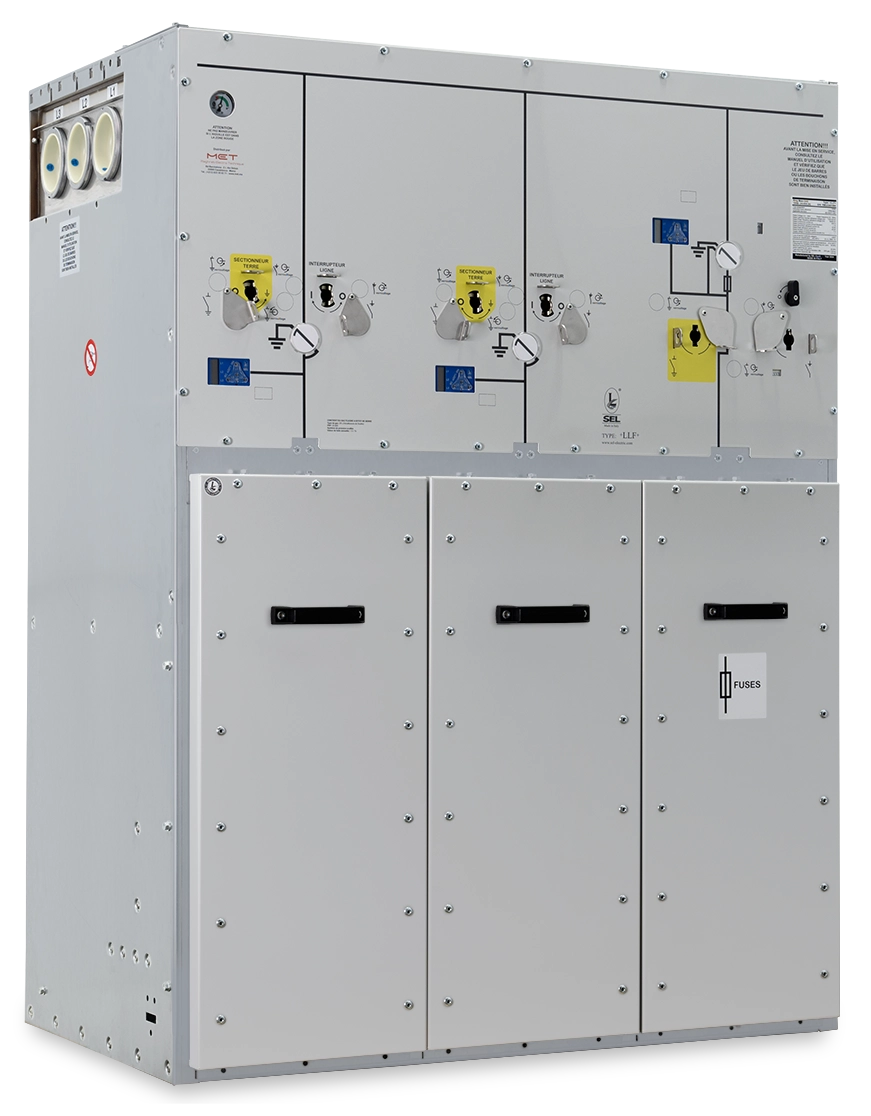

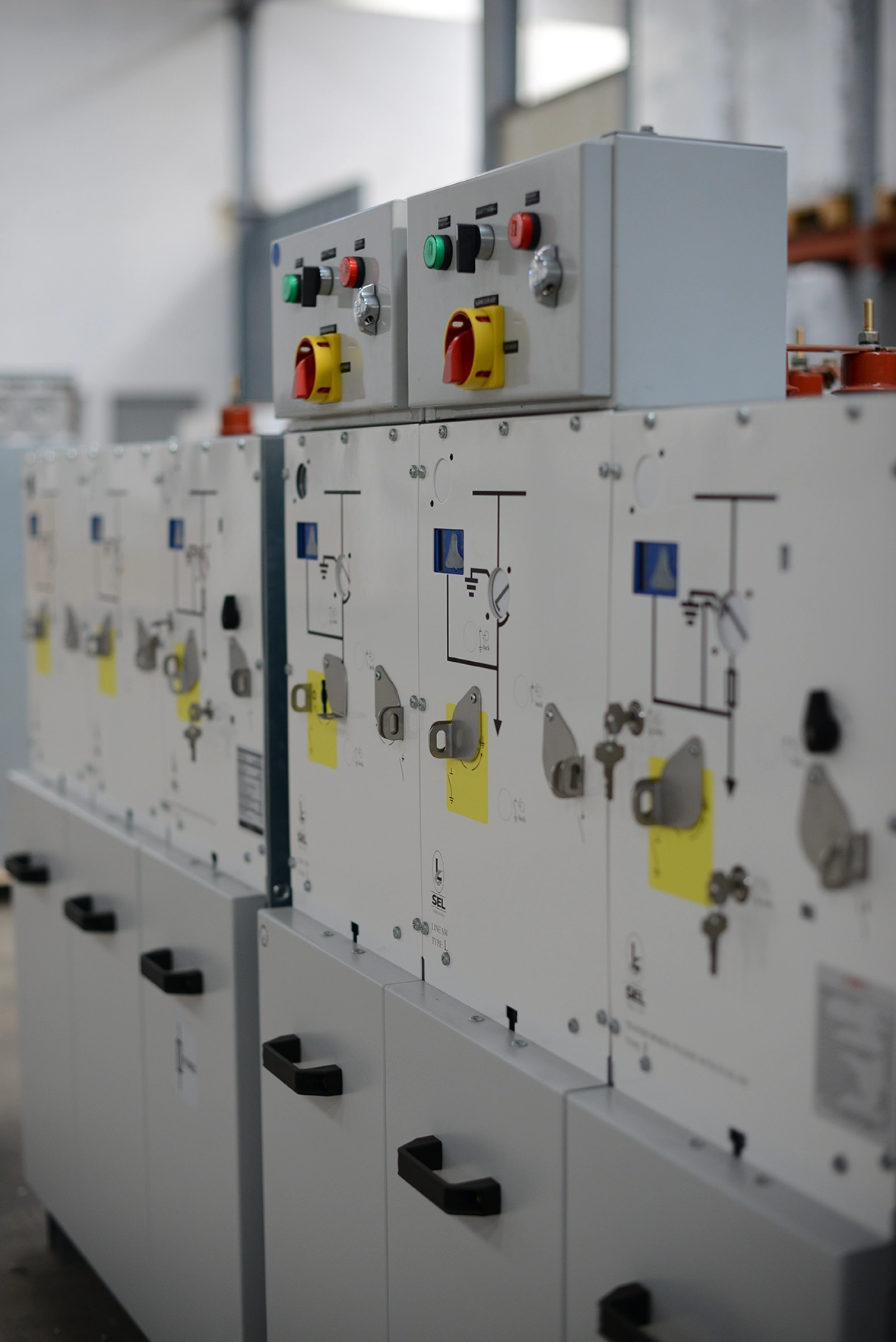

Cellule modulaire SF6·Réf. SEL-TPR6
SEL TPR6
Cellule isolement SF6, encombrement réduit, jusqu'à 24 kV. Modulaire, extensible.
24 kV
Tension
630 A
Courant
16 kA / 1 s
Pcc
- Origine
- Casablanca, Maroc
- Garantie
- 2 ans pièces et main d'œuvre
Modules
Cellules disponibles.
| Code | Fonction | Largeur (mm) | Hauteur (mm) | Profondeur (mm) |
|---|---|---|---|---|
| L | Interrupteur sectionneur | 390 | 1470 | 717 |
| F | Protection transformateur · IMS combiné par fusibles | 390 | 1470 | 717 |
| N | Comptage | 840 | 1470 | 717 |
| R | Disjoncteur jeu de barres 630 A | 840 | 1470 | 717 |
| U | Remontée de barre avec interrupteur | 470 | 1470 | 717 |
| C | Protection transformateur par disjoncteur 630 A | 470 | 1470 | 717 |
| T | Protection transformateur par disjoncteur 200 A | 470 | 1470 | 717 |
| I | Remontée de câble | 390 | 1470 | 717 |
| M | Arrivée / Protection | 840 | 1470 | 717 |
Configurations standard
Compositions pré-câblées.
Hauteur
1470 mm
Profondeur (sans accès arr.)
675 mm
Profondeur (avec accès arr.)
720 mm
Largeur
740mm
4 configs
Largeur
1090mm
5 configs
Largeur
1440mm
6 configs
Largeur
1790mm
2 configs
Largeur
2140mm
3 configs
